線材：

       線材是指直徑為5-22mm的熱軋圓鋼或者相當(dāng)此斷面的異形鋼。因以盤(pán)條形式交貨，故又通稱為盤(pán)條。線材常見(jiàn)種類分Q195、Q215、Q235三種，但是建筑鋼材用盤(pán)條只有Q215、Q235兩種，一般經(jīng)常用的規(guī)格有直徑6.5mm、直徑8.0mm、直徑10mm，目前我國(guó)最大的盤(pán)條可達(dá)到直徑30mm。線材除了用作建筑鋼筋混凝土的配筋外，還可適用于供拉絲用、網(wǎng)用線材。

       線材主要用作鋼筋混凝土的配筋和焊接結(jié)構(gòu)件或再加工（如拔絲，制釘?shù)龋┰稀０翠摬姆峙淠夸?，線材包括普通低碳鋼熱軋盤(pán)條、電焊盤(pán)條、爆破線用盤(pán)條、調(diào)質(zhì)螺紋盤(pán)條、優(yōu)質(zhì)盤(pán)條。用途較廣泛的線材主要是普通低碳鋼熱軋盤(pán)條，也稱普通線材，它是由Q195、Q215、Q235普通碳素鋼熱軋而成，公稱直徑為5.5-14.0mm，一般軋成每盤(pán)重量在100-200kg，現(xiàn)在多采用無(wú)扭高速線材軋機(jī)上軋制并在軋制后采取控制冷卻，直徑為5.5-22.0mm最大盤(pán)重可達(dá)2500kg。

      普通線材用途：普通線材主要用于建筑、拉絲、包裝、焊條及制造螺栓、螺帽、鉚釘?shù)取?/span>

       優(yōu)質(zhì)線材用途：優(yōu)質(zhì)線材只供應(yīng)優(yōu)質(zhì)碳素結(jié)構(gòu)鋼熱軋盤(pán)條。如ML08AL、08F、10b21、35Mn、50Mn、65、75Mn等。用作鋼絲等金屬制品的原料及其它結(jié)構(gòu)件，其它優(yōu)質(zhì)鋼軋制的線材。

       習(xí)慣上8mm以上列入優(yōu)質(zhì)型材，8mm 以下列入金屬制品。
       線材是用量很大的鋼材品種之一。軋制后可直接用于鋼筋凝土的配筋和焊接結(jié)構(gòu)件，也可經(jīng)再加工使用。例如，經(jīng)拉拔成各種規(guī)格鋼絲，再捻制成鋼絲繩、編織成鋼絲網(wǎng)和纏繞成型及熱處理成彈簧；經(jīng)熱、冷鍛打成鉚釘和冷鍛及滾壓成螺栓、螺釘?shù)?；?jīng)切削成熱處理制成機(jī)械零件或工具等。

元拓線材核心優(yōu)勢(shì)：

      1.表面質(zhì)量、尺寸精度精良準(zhǔn)確，加工耐磨性能優(yōu)越。

       2.熱處理模式下無(wú)裂無(wú)磁性，長(zhǎng)久保質(zhì)。

生產(chǎn)流程：

      線材一般采用高線生產(chǎn)。
       一、通過(guò)步進(jìn)式加熱爐將方坯加熱至1100攝氏度以上；
       二、加熱后的方坯出爐，進(jìn)行高壓水除鱗；
       三、進(jìn)入粗軋機(jī)軋制，粗軋機(jī)為熱連軋機(jī)組；
       四、粗軋后的軋件進(jìn)入水冷段進(jìn)行降溫，以控制其內(nèi)部金相組織；
       五、離開(kāi)水冷段后進(jìn)入中軋機(jī)和精軋機(jī)進(jìn)行進(jìn)一步軋制；

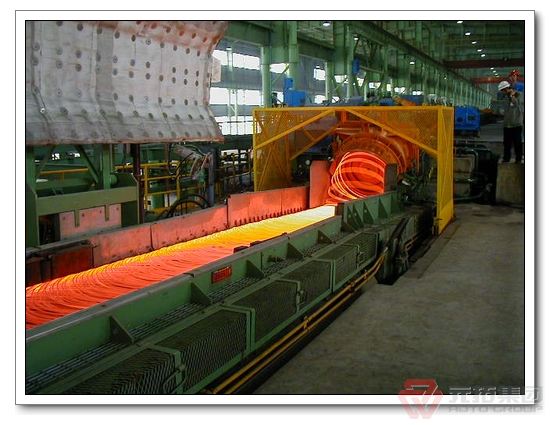

       六、精軋后的軋件由吐絲機(jī)吐出形成盤(pán)卷狀；
       七、盤(pán)卷狀的線材在空冷段中冷卻前進(jìn)；
       八、在空冷段的末端，線材由集卷器打成卷筒狀；
       九、打成卷筒狀后的線材送入打捆機(jī)打捆；
       十、進(jìn)入成品庫(kù)。

相關(guān)文章推薦：

圓盤(pán)式腳手架的優(yōu)勢(shì)

圓盤(pán)式腳手架配件安裝流程

圓盤(pán)式腳手架配件安裝注意事項(xiàng)
