鋼結構柱間支撐的計算
文章來源:本站閱讀量:6842次編輯人:管理員發布時間:2014/10/24 16:46:16
現在的工程設計中，有些的設計人員都是注重鋼柱、鋼梁等構件的計算，忽視柱間支撐的受力分析和計算，在選用支撐構件的規格上，都是直接套用。這樣安全隱患就大大降低了，每一個環節都是要精算的。下面就是鋼結構柱間支撐的計算步驟。
第一步確定柱間支撐所承受的荷載：柱間支撐需承受山墻面?zhèn)鱽淼娘L(fēng)荷載(大小為該柱列兩側跨度和的一半范圍內風荷載)、吊車的縱向剎車力(大小為該柱列上參與組合的吊車剎車力的組合值)、地震作用。

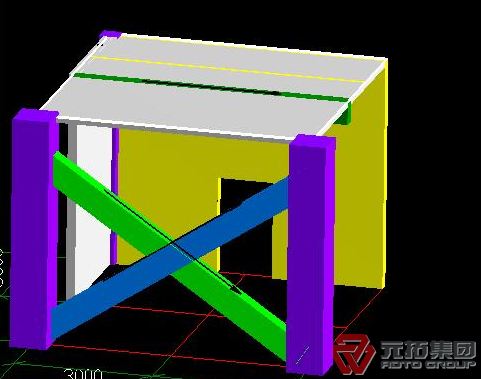

第二步需確定計算簡圖：對于柔性交叉支撐，交叉圓鋼只承受拉力，壓力由柱頂剛性系桿承受，然后有支撐圓鋼受拉傳給柱腳。對于剛性支撐，可以按支撐受壓、受拉兩種方式進行計算。當?shù)踯噰嵨惠^大時，考慮控制結構變形量，宜按受壓構件進行計算。除縱向鋼架式支撐外，支撐、系桿與鋼柱的連接均按鉸接考慮。
第三步進行結構計算：根據求出的荷載和計算簡圖進行強度、穩定應力的計算，同時控制構件長細比及結構在荷載作用下的變形量應滿足規范要求。計算滿足后繪制相應圖紙。
以上就是鋼支撐中鋼結構柱間支撐的計算步驟。
